没有 AutoCAD 也能看 DXF 图纸

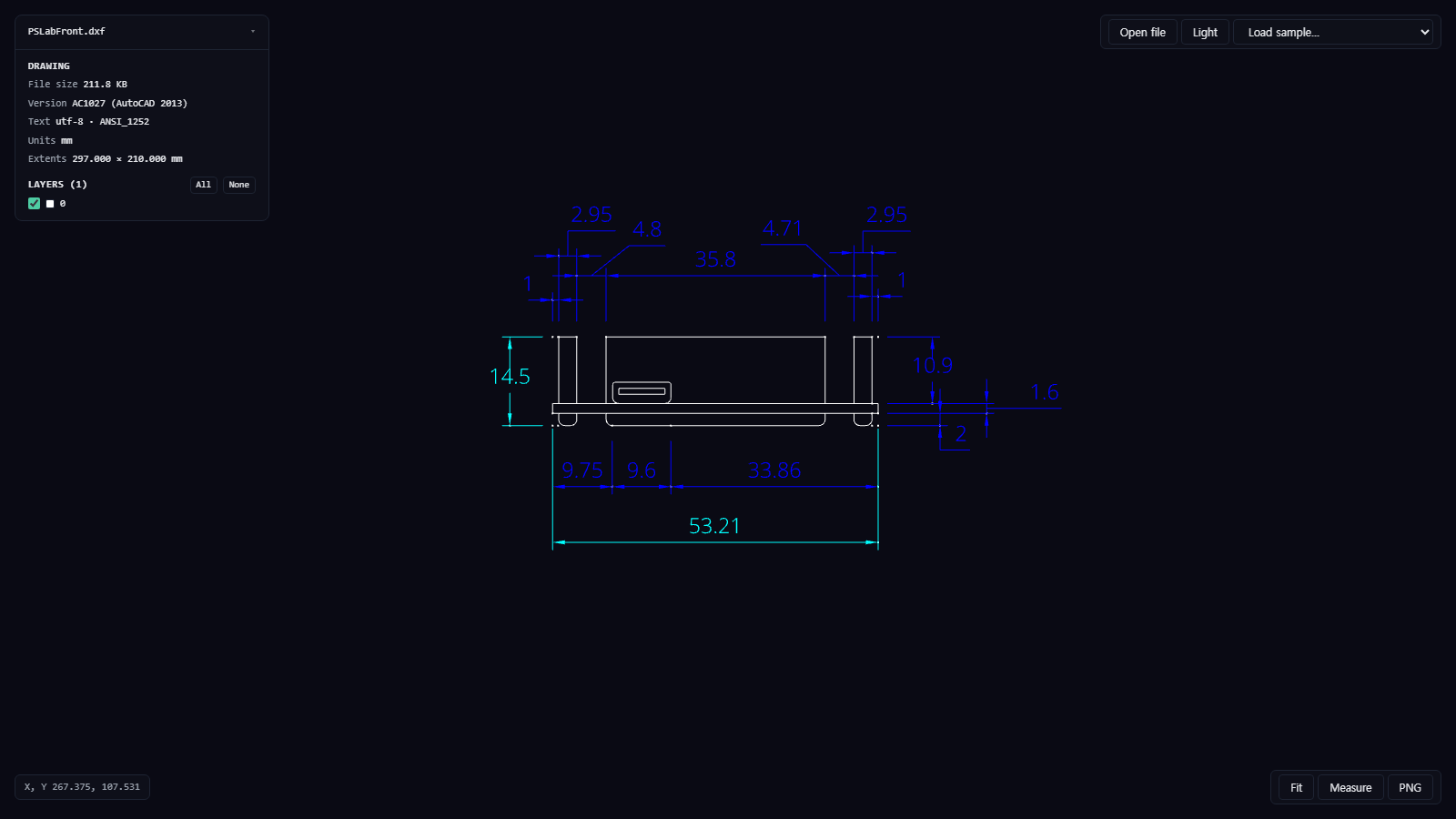

DXF 是图纸在各种 CAD 软件之间流转的格式：激光切割和 CNC 文件、前面板开孔图、做外壳用的板框、供应商的机械图纸，常常都是 DXF。收到文件的人大多没有 AutoCAD，而免费的桌面查看器又要安装、要注册账号。MakerSuite 3D 的 DXF 查看器直接在浏览器标签页中打开文件 — 图层、标注和文字一应俱全 — 还可以测量。
如何在线打开 DXF 文件
- 打开 DXF 查看器 — 无需登录或安装
- 将 .dxf 拖到页面上，或点击“选择文件” — 文件只在浏览器中读取，不会上传
- 按住鼠标左键或中键平移，滚轮缩放，按 F 显示全图，在面板中开关图层
- 按 M（或“测量”）后点击两个点 — 光标会捕捉线段端点、圆弧和圆的圆心以及点，并以图纸单位显示距离、ΔX、ΔY 和角度
拖入一张 DXF 图纸，现在就看 — 免费。
免费试用 MakerSuite 3DDXF 查看器能绘制的内容
- 几何图形 — 直线、多段线、圆弧、圆、椭圆、样条曲线、点、实体填充、图案填充，以及图块中嵌套的图块
- 注释 — 按原软件绘制效果显示的标注、TEXT 和 MTEXT、带箭头的引线
- 常用文字 — 拉丁、希腊、西里尔、中文、日文、韩文，包括用代码页（GBK、Big5、Shift-JIS、EUC-KR、Windows-125x）而非 UTF-8 保存的旧版 DXF
- 图层与图纸信息 — 每个图层及其颜色、DXF 版本、文字编码、单位和图纸范围
与原软件的输出逐一对照
每张测试图纸都与同一软件从该图纸导出的 PDF、SVG 或 PNG 进行了对比：AutoCAD 2015 前面板图纸对照 AutoCAD 自己的打印输出（所有标注数值和标题栏一致），以中文 GBK 代码页保存的 SolidWorks 2014 图纸对照 SolidWorks 的 PDF，QCAD 示例图（引线、带孤岛的填充、对齐/角度/直径标注）对照 QCAD 的导出，KiCad 板框对照 KiCad 的 SVG 输出，CadZinho 多语种文字图纸对照其 PDF。
目前尚未显示的内容
图纸空间布局：查看器显示图纸本身所在的模型空间；如果文件另有包含内容的布局，会明确提示。SHX 字体的字形用 Noto Sans 代替，所有线型都画成实线，线宽一律画细。暂不绘制的图元（多重引线、图像、三维实体等）不会悄悄消失，而是在面板中列出名称和数量。
DWG 和二进制 DXF 无法打开。DWG 是 AutoCAD 的原生格式：请在有该图纸的软件中另存为 DXF（AutoCAD：文件 → 另存为 → AutoCAD DXF；DraftSight、BricsCAD、LibreCAD、FreeCAD 也可以）。二进制 DXF 也可以用同样的方法重新保存为 ASCII DXF。
常见问题
Can I open a DWG file?
No. DWG is AutoCAD's native format and does not open here. Save a DXF from the program that has the drawing (AutoCAD: File > Save As > AutoCAD DXF; DraftSight, BricsCAD, LibreCAD and FreeCAD can do the same) and open that.
Is my drawing uploaded anywhere?
No. The file is read and drawn inside your browser tab. Only the fonts for the characters the drawing uses are downloaded from this site.
Which DXF versions open?
ASCII DXF from R12 (AC1009) up to the AutoCAD 2018 format (AC1032), which AutoCAD still writes today, plus the minimal R12-style files that KiCad and many laser and CNC tools write. Binary DXF does not open yet: save it again as ASCII DXF.
Why do some characters show as boxes or question marks?
The viewer draws text with Noto Sans in place of the drawing's SHX or TrueType fonts. It covers Latin, Greek, Cyrillic, Chinese, Japanese and Korean; scripts that need text shaping (Arabic, Hebrew, Indic) are not drawn yet, and the panel says so when a drawing has them.
